출입통제 잠금장치에 12V와 24V 중 어떤 전원 구성이 더 적합할까요?

출입 통제 시스템 구축 프로젝트에서 전원 구성은 잠금 장치의 안정성, 시스템 신뢰성 및 장기 유지 보수에 직접적인 영향을 미칩니다. 도어록이 천천히 풀리거나, 마그네틱 잠금 장치가 안정적인 고정력을 유지하지 못하거나, 다중 도어 시스템 관리가 어려워지는 경우, 문제는 잠금 장치 자체보다는 전압 선택, 전류 용량, 배선 거리 또는 전원 분배와 관련된 경우가 많습니다.

12VDC와 24VDC는 모두 출입 통제 잠금 장치 및 도어 보안 시스템에 널리 사용됩니다. 하지만 어느 전압이 항상 더 우수한 것은 아닙니다. 12V 시스템은 일반적으로 단거리, 단일 도어 또는 기존 시스템 개조에 사용되는 반면, 24V 시스템은 케이블 길이가 길거나, 중앙 집중식 전원 캐비닛이 필요하거나, 대규모 출입 통제 시스템이 필요한 경우에 더 적합합니다.

구매자, 설치업체 및 보안 시스템 통합업체에게 있어 핵심 고려 사항은 단순히 12V 또는 24V를 사용할지 여부가 아닙니다. 전원 구성은 잠금 장치 유형, 전류 소모량, 케이블 길이, 백업 요구 사항, 컨트롤러 배치 및 전체 도어 시스템 아키텍처를 고려하여 평가해야 합니다.

접근 제어 시스템에서 전압 선택이 중요한 이유

출입 통제 잠금 장치는 단독으로 작동하는 경우가 드뭅니다. 대부분의 프로젝트에서 카드 판독기, 컨트롤러, 출구 버튼, 릴레이, 경보 장치, 백업 배터리 및 전원 분배 장치와 함께 작동합니다. 전원 공급 장치의 용량이 부족하거나 구성 요소가 제대로 연결되지 않으면 시스템 전원은 켜지더라도 실제 작동 환경에서 잠금 장치가 안정적으로 작동하지 않을 수 있습니다.

전원 구성이 부적절할 경우 나타나는 일반적인 증상으로는 자기 잠금 장치의 고정력 약화, 전기식 스트라이크 해제 지연, 컨트롤러 작동 불안정, 전원 공급 장치의 과열, 잠금 장치 끝단의 전압 강하, 정전 시 백업 작동 시간 부족 등이 있습니다.

이러한 이유로 규제된 보안 전원 공급 접근 제어 시스템은 단일 장치의 정격 전압만을 기준으로 선택하는 것이 아니라 전체 시스템을 고려하여 선택해야 합니다.

12V가 일반적으로 적합한 경우

12VDC 구성은 소규모 및 중규모 출입 통제 시스템에 널리 사용됩니다. 시스템 구조가 단순하고 배선 거리가 짧으며 연결된 장치가 12V 입력용으로 설계된 경우에 일반적으로 적합합니다.

일반적인 12V 출입 통제 애플리케이션은 다음과 같습니다.

• 단일 출입문 사무실 출입 통제 시스템;
• 전원 공급 장치와 잠금 장치 사이에 짧은 케이블이 연결되어 있습니다.;
• 주변 장치가 제한적인 저부하 도어 시스템;
• 기존 12V 장비를 기반으로 한 개조 프로젝트;
• 잠금장치 수가 제한된 소형 출입통제 패널.

예를 들어, 판독기 하나, 제어기 하나, 전기식 잠금장치 하나를 사용하는 소형 사무실 문은 전류 용량이 충분하고 잠금장치에 공급되는 전압이 안정적이라면 12V 정전압 전원 공급 장치로도 제대로 작동할 수 있습니다.

이러한 설치 방식에서는 24V로 변환하는 것이 항상 필요한 것은 아닙니다. 더 중요한 요구 사항은 불안정한 어댑터나 용량이 부족한 전원 공급 장치를 사용하지 않는 것입니다. 간단한 12V 시스템조차도 충분한 전류 여유, 올바른 극성, 안정적인 출력 전압 및 적합한 케이블 사양이 필요합니다.

24V가 일반적으로 더 적합한 경우

24VDC 구성은 대규모 출입 통제 시스템, 긴 케이블 배선 또는 중앙 집중식 전력 분배에 더 적합한 경우가 많습니다. 동일한 전력 요구량에서 24V 시스템은 일반적으로 12V 시스템보다 전류 소모량이 적습니다. 전류 소모량이 적으면 배선 거리가 길어질수록 전압 강하를 줄여 시스템 안정성을 향상시킬 수 있습니다.

24V는 일반적으로 다음과 같은 용도로 사용됩니다.

• 다중 출입문 접근 제어 시스템;
• 중앙 집중식 접근 제어 전원 캐비닛;
• 전원 공급 장치와 잠금 장치 사이의 케이블 길이가 더 깁니다.;
• 이중 전압 자기 잠금 장치;
• 여러 잠금 장치와 액세서리가 하나의 전원 아키텍처를 공유하는 시스템;
• 체계적인 배선, 백업 전원 및 손쉬운 유지 관리가 필요한 설치.

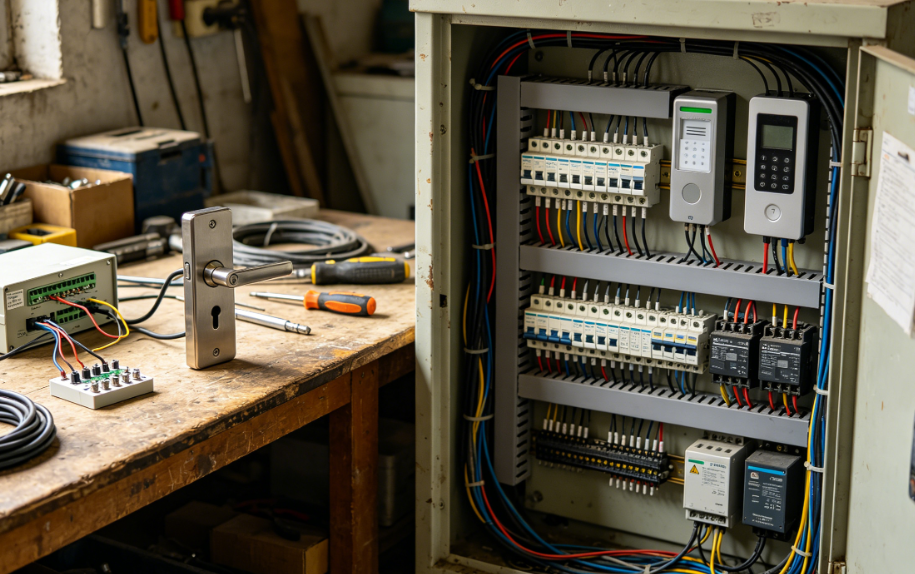

대형 도어 시스템의 경우 중앙 집중식 제어를 사용하면 됩니다. 접근 제어 전원 공급 장치 일반적으로 여러 개의 작은 어댑터를 개별적으로 설치하는 것보다 관리가 더 쉽습니다. 또한 배터리 백업, 퓨즈 보호, 배선 점검 및 정기 유지 보수를 위한 보다 체계적인 솔루션을 제공합니다.

자석 잠금 장치는 전력 공급 계획에 세심한 주의가 필요합니다.

자석 잠금 장치는 12V와 24V 중 어떤 전압을 선택할지 결정할 때 가장 중요한 요소 중 하나입니다. 많은 자석 잠금 장치는 12V와 24V 전원을 모두 지원하지만, 일반적으로 24V로 연결했을 때 전류 소모량이 더 적습니다. 따라서 케이블 길이가 길거나 중앙 집중식 전원 공급 시스템을 구축할 경우 24V 전원이 더 실용적인 선택입니다.

자기 잠금 장치는 연속 작동 장치입니다. 해제 시에만 작동하는 일부 전기식 스트라이크와 달리, 페일세이프형 자기 잠금 장치는 장시간 동안 전원이 공급된 상태를 유지할 수 있습니다. 따라서 시스템 설계 시 대기 전류, 전원 공급 장치 온도, 백업 배터리 용량 및 케이블 전압 손실을 모두 고려해야 합니다.

자석 잠금 장치의 전원 공급 방식을 평가할 때 구매자는 다음 사항을 확인해야 합니다.

• 해당 잠금 장치가 12V, 24V 또는 이중 전압 입력을 지원하는지 여부;
• 지원되는 각 전압에서의 전류 소모량;
• 잠금장치에 필요한 고정력;
• 전원 공급 장치에서 잠금 장치까지의 케이블 거리;
• 잠금장치가 로컬에서 전원을 공급받는지 아니면 중앙 제어 장치에서 전원을 공급받는지에 관계없이;
• 백업 배터리 작동이 필요한지 여부;
• 동시에 작동할 수 있는 잠금 장치의 수는 몇 개입니까?.

12V 자석 잠금장치는 짧은 케이블 연결에는 적합할 수 있습니다. 그러나 케이블 거리가 길거나, 전선 굵기가 너무 가늘거나, 하나의 전원으로 여러 개의 잠금장치를 작동시키는 경우 전압 강하로 인해 잠금 안정성이 저하될 수 있습니다. 이러한 상황에서는 고품질 전원 공급 장치, 더 굵은 케이블, 개선된 전원 분배 방식 또는 24V 호환 잠금 시스템을 고려해야 할 수 있습니다.

전기식 잠금장치는 자석식 잠금장치와 별도로 평가해야 합니다.

전기식 잠금장치와 자기식 잠금장치는 동일한 전력 선택 기준을 적용하여 평가해서는 안 됩니다. 전기식 잠금장치는 안전 잠금(fail-secure) 또는 부분 잠금(fail-safe) 방식을 사용할 수 있으며, 작동 주기 또한 자기식 잠금장치와 크게 다를 수 있습니다. 일부 전기식 잠금장치는 문이 열릴 때만 작동하는 반면, 잠금 구조 및 접근 제어 설계에 따라 지속적인 전원 공급이 필요한 제품도 있습니다.

전자식 출입문 잠금장치에 12V 또는 24V 전압을 선택하기 전에 구매자는 특정 잠금장치 모델, 정격 전압, 전류 소모량, 작동 주기, 해제 방식 및 케이블 길이를 확인해야 합니다. 소규모 단일 출입문 개조 프로젝트에 사용되는 경우 12V로도 충분할 수 있습니다. 하지만 대규모 중앙 집중식 출입 통제 시스템의 일부로 사용되는 경우, 하드웨어에서 24V를 지원한다면 24V가 더 실용적일 수 있습니다.

전원 공급 장치는 전압만으로 선택해서는 안 됩니다. 실제 작동 조건에서 잠금 장치, 컨트롤러, 판독기 및 관련 액세서리에 충분한 전류를 공급해야 합니다.

전압 강하는 잠금 장치 불안정의 일반적인 원인입니다.

전압 강하는 출입 통제 잠금 장치의 불안정한 성능을 유발하는 가장 흔한 원인 중 하나입니다. 전원 공급 장치가 캐비닛에는 올바른 전압을 출력하더라도, 길거나 규격이 작은 케이블을 통과한 후 잠금 장치에 도달하는 전압이 낮아질 수 있습니다.

이 문제는 특히 12V 시스템에서 중요한데, 작은 전압 손실이라도 전체 가용 전압에서 차지하는 비율이 크기 때문입니다. 12V 잠금장치가 도어 끝단에서 눈에 띄게 낮은 전압을 받게 되면, 전원 공급 자체는 정상으로 보이더라도 잠금이 천천히 풀리거나, 제대로 잠기지 않거나, 작동이 불안정해질 수 있습니다.

이러한 위험을 줄이기 위해 다음과 같은 요소들을 검토해야 합니다.

• 전원 공급원에서 잠금 장치까지의 케이블 길이;
• 전선 굵기 및 도체 품질;
• 작동 중 전류 소모를 차단합니다.;
• 여러 장치가 동일한 케이블 경로를 공유하는지 여부;
• 전압은 전원 공급 장치 출력에서만 측정하는 것이 아니라 잠금 장치 끝 부분에서도 측정합니다.

케이블 전압 손실이 주요 원인인 경우, 전원 공급 장치의 정격 와트 수를 늘리는 것만으로는 문제가 해결되지 않을 수 있습니다. 배선 거리가 길어질수록 24V 장비, 더 굵은 케이블 또는 개선된 전력 분배 설계가 필요할 수 있습니다.

안정적인 운영을 위해 현재 여유 자금을 확보해 두어야 합니다.

전원 공급 장치는 연결된 모든 장치의 총 정격 전류에 정확히 맞춰 선택해서는 안 됩니다. 출입 통제 시스템은 잠금 장치, 판독기, 컨트롤러, 릴레이 및 기타 부속품이 작동 중에 전류를 균등하게 소모하지 않을 수 있으므로 예비 용량이 필요합니다.

실용적인 선택 원칙으로, 먼저 연결된 모든 장치의 총 전류 요구량을 계산한 다음 적절한 안전 여유를 확보해야 합니다. 이는 자기 잠금 장치와 같이 장시간 전원이 공급될 수 있는 연속 작동 부하에 특히 중요합니다.

전원 공급 장치가 정격 최대 부하에 근접하여 장시간 작동할 경우, 열 축적, 출력 불안정 및 수명 단축이 발생할 수 있습니다. 따라서 선택된 전원 공급 장치는 최대 부하에서 지속적으로 작동하기보다는 계산된 시스템 부하 이상에서 안정적인 출력을 제공해야 합니다.

더 높은 하중 용량이나 더 까다로운 작동 조건을 요구하는 프로젝트의 경우, 적합한 솔루션이 필요합니다. 산업용 전력 공급 설치 환경에서 더 높은 내구성, 더 나은 출력 안정성 또는 더 높은 전력 예비력이 요구될 경우 고려될 수 있습니다.

접근 제어 잠금 장치를 위한 백업 배터리 계획

백업 전원은 출입 통제 시스템의 전원 구성에서 또 다른 중요한 요소입니다. 많은 상업 및 보안 관련 프로젝트에서 출입 통제 시스템은 정전 시에도 계속 작동해야 합니다. 필요한 백업 시간은 출입문의 기능, 보안 수준 및 건물의 안전 요구 사항에 따라 달라집니다.

자석 잠금 장치는 대기 전류를 지속적으로 소모하는 경우가 많으므로 특별한 주의가 필요합니다. 여러 개의 자석 잠금 장치를 하나의 백업 전원 시스템에 연결하는 경우, 배터리 용량은 총 부하와 필요한 백업 시간을 고려하여 계산해야 합니다.

견적을 요청하기 전에 구매자는 다음 사항을 확인해야 합니다.

• 백업 배터리 작동이 필요한지 여부;
• 정전 시 시스템이 얼마나 오랫동안 작동해야 하는가?;
• 몇 개의 잠금 장치에 전원을 계속 공급해야 합니까?;
• 잠금장치가 안전장치인지 보안장치인지 여부;
• 전원 공급 장치가 배터리 충전 및 자동 전환을 지원하는지 여부.

이러한 세부 정보가 없으면 적절한 출입 통제 전원 공급 장치 또는 백업 배터리 용량을 추천하기 어렵습니다.

12V vs 24V 출입통제 전원 공급 장치: 선택표

흔히 발생하는 구매 및 설치 실수

접근 제어 시스템의 전원 문제는 프로젝트 정보의 불완전성이나 부적합한 부품 조합으로 인해 발생하는 경우가 많습니다. 다음과 같은 문제들이 부품 조달 및 설치 과정에서 자주 발생합니다.

• 일반적으로 많이 사용되기 때문에 12V만 선택했습니다.;
• 잠금 장치 호환성을 확인하지 않고 24V를 선택합니다.;
• 보안 전원 공급 장치가 필요한 도어록 시스템에 일반 어댑터를 사용하는 경우;
• 전압은 확인하지만 전류 소모량은 무시합니다.;
• 잠금 장치 끝 부분의 전압을 확인하지 않고 길고 가는 케이블을 사용하는 것;
• 자석 잠금장치와 전기식 잠금장치를 동일한 유형의 하중으로 취급하는 것;
• 연속 작동 잠금 장치의 백업 배터리 용량을 무시하는 경우;
• 용량이 부족한 전원 공급 장치 하나로 너무 많은 장치에 전력을 공급하는 것.

전력 요구 사항이 간단한 소형 장치의 경우, 안정화된 전원 공급 장치가 적합합니다. 전원 어댑터 충분할 수도 있습니다. 하지만 출입 통제 잠금 장치, 다중 도어 시스템 및 백업 전원이 필요한 설치의 경우, 전용 보안 전원 공급 장치를 사용하는 것이 일반적으로 더 적합합니다.

결론

12V와 24V는 모두 출입 통제 시스템에서 흔히 사용되지만, 도어 배치 및 프로젝트 조건에 따라 적합한 전압이 다릅니다. 12V 구성은 단거리, 단일 도어 및 기존 시설 개조에 적합할 수 있습니다. 반면 24V 구성은 케이블 길이가 길거나, 중앙 제어반이 있거나, 이중 전압 마그네틱 잠금 장치가 있거나, 여러 개의 도어가 있는 대규모 시스템에 더 적합한 경우가 많습니다.

최종 선택은 잠금 장치 유형, 전류 소모량, 배선 거리, 전압 강하, 백업 배터리 필요성 및 전체 접근 제어 아키텍처를 기준으로 해야 합니다.

전자식 스트라이크, 마그네틱 잠금장치 또는 전체 출입통제 시스템용 전원 공급 장치를 찾고 계신다면, 잠금장치 모델, 정격 전압, 전류 요구량, 배선 거리, 도어 개수 및 백업 전원 요구 사항을 알려주십시오. Macable은 실제 도어 시스템 구성에 따라 적합한 12V 또는 24V 전원 공급 솔루션을 추천해 드립니다.

자주 묻는 질문

1. 출입통제 잠금장치에는 12V보다 24V가 더 나은가요?

모든 경우에 적합한 것은 아닙니다. 24V는 케이블 길이가 길거나, 전원 캐비닛이 중앙 집중식으로 설치되거나, 여러 개의 문이 있는 대형 시스템에 더 적합한 경우가 많습니다. 하지만 잠금 장치가 12V를 지원하고 전원 공급 장치에 충분한 전류 여유가 있다면, 단거리 단일 도어 설치에는 12V도 적합할 수 있습니다.

2. 12V 출입통제 잠금장치에 필요한 전원 공급 장치의 크기는 어떻게 됩니까?

필요한 전원 공급 장치의 용량은 잠금 장치의 전류, 컨트롤러, 판독기, 액세서리 및 예비 전류량에 따라 달라집니다. 전원 공급 장치는 전압만으로 선택해서는 안 됩니다. 구매자는 연결된 모든 장치의 총 전류 요구량을 계산하고 안정적인 작동을 위해 추가 용량을 확보해야 합니다.

3. 하나의 전원 공급 장치로 여러 개의 출입 통제 잠금 장치를 작동시킬 수 있습니까?

네, 하지만 전원 공급 장치는 충분한 출력 전류, 적절한 보호 장치 및 올바른 배전 구조를 갖춰야 합니다. 여러 개의 잠금 장치를 사용하는 경우 케이블 길이, 전압 강하, 퓨즈 보호 및 잠금 장치의 작동 주기 또한 검토해야 합니다.

4. 24V 전압이 긴 케이블 연결에 더 적합한가요?

많은 출입 통제 시스템에서 24V는 더 긴 케이블 구간에 적합합니다. 24V는 더 낮은 전류로 필요한 전력을 공급할 수 있기 때문입니다. 전류가 낮으면 전압 강하를 줄일 수 있지만, 전선 굵기, 케이블 품질 및 총 부하도 확인해야 합니다.

5. 12V 자석 잠금장치가 고정력을 잃는 이유는 무엇입니까?

일반적인 원인으로는 잘못된 전압 설정, 불충분한 전류, 불안정한 전원 출력, 긴 케이블 길이 또는 규격 미달 배선으로 인한 전압 강하 등이 있습니다. 전압은 전원 공급 출력단뿐만 아니라 잠금 장치 끝단에서도 측정해야 합니다.

6. 리더기와 잠금장치는 동일한 전원을 사용해야 합니까?

전압, 전류 및 배선 조건이 적합하다면 간단한 시스템에서는 하나의 전원을 공유할 수 있습니다. 그러나 리더기와 잠금 장치는 부하 특성이 다릅니다. 규모가 큰 시스템에서는 별도의 출력 또는 전용 출입 통제 전원 공급 장치를 사용하면 안정성이 향상되고 유지 관리가 더 쉬워질 수 있습니다.

7. 출입 통제 잠금 장치에 배터리 백업이 필요합니까?

많은 상업용 출입 통제 프로젝트, 특히 정전 시에도 작동을 유지해야 하는 보안 도어 및 시스템에는 배터리 백업이 필요합니다. 백업 시간은 총 부하 전류와 전원이 공급되어야 하는 잠금 장치의 수에 따라 계산해야 합니다.

8. 전기식 잠금장치와 자기식 잠금장치는 작동 방식이 동일한가요?

아니요. 자석 잠금장치는 일반적으로 연속 작동이 가능한 반면, 전기식 잠금장치는 모델에 따라 해제 시에만 작동할 수 있습니다. 전원 공급 장치를 선택하기 전에 전압, 전류, 작동 주기 및 백업 요구 사항을 각각 검토해야 합니다.
